双罐双泵蒸汽回收机操作

浏览: 作者: 来源: 时间:2021-04-28 分类:工程案例
蒸汽回收机结构有集水罐气动泵及进出口止回阀蒸汽冷凝水进口蒸汽冷凝水排气口蒸汽冷凝水出口驱动力压缩空气或蒸汽底板等

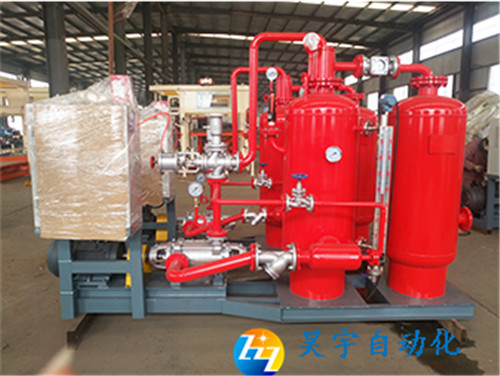

双罐双泵蒸汽回收机操作

蒸汽冷凝水回收.2

 蒸汽回收机的工作原理简单来说就是把工业生产中产生的蒸汽,通过水冷或空冷的方式凝结成液态水后再回到锅炉里加热使用。蒸汽回收机有单罐单泵、双罐双泵、单罐双泵、双罐单泵、立式卧式等多种吨位规格,下面简单说一下双罐双泵蒸汽回收机如何操作:

  蒸汽回收机结构有集水罐、气动泵及进出口止回阀、蒸汽冷凝水进口、蒸汽冷凝水排气口、蒸汽冷凝水出口、驱动力(压缩空气或蒸汽)、底板等。

  系统运行时,加热设备产生的高温凝结水先经疏水器进入余压输送管网及装置,单一管线或多路管线压力相等时,凝结水直接进入回收装置;当多路管线的压力不等时,低压凝结水与高压凝结水进入多路收集器,然后再进入回收装置。凝结水进入回收装置后通过余压利用、汽水分离、引流加压、汽蚀肖除等装置由液位变送器给控制柜内控制系统控制离心泵加压回收。将高温冷凝水吸回泵进锅炉,热机内完全没有凝结水积存幅度提高。冷凝水不会积存于热机,无水锤现象发生,可延长热机使用寿命。双罐双泵蒸汽回收机整套设备系一体组成,设计精巧可靠,施工迅速,现场配管结束即可投入使用。

  使用要求

  输送蒸汽冷凝水内不得有铁锈及固体异物,进水口需加过滤器;

  排气管内出口通畅,不能充满液体;

  闭路系统运行须用蒸汽驱动

  操作方法

  1启动前确定蒸汽冷凝水回收泵运行运行模式:即开路或闭路模式

  开路模式:集液罐排气口为无压力,排气至热水罐(敞口)内,排出夹杂的水蒸汽经

  热水罐外盘管冷却,少量的冷却水回流至集液罐,可选压缩空气或蒸汽为动力源;

  闭路模式:集液罐排气至冷凝水进口,须用蒸汽作为动力源;

  2启动泵

  确认集液罐排气阀至热水罐流程打通,排气投用为开路模式;冷凝水总管至集液罐阀门、过滤器投用;气动泵出口阀至热水罐流程打通;气动泵进口压力>30KPa,打开止回阀,气动泵腔灌满冷凝水即可自动运行。

  3停泵

  蒸汽停用后,依次关闭驱动力气源、集水罐进口阀、气动泵出口阀即可、清洗泵进口过滤器

  停用一台单联泵或双联泵的一组

  排净蒸汽冷凝水,拆洗过滤器,注意防烫。

  正常维护及注意事项

  1确保集液罐排气口通畅,否则会导致泵腔内无法灌满,停止工作;

  2确保进口不得有铁锈及固体异物,避免引起泵腔内浮球卡死;

  3进口过滤器需及时清洗,若清理不及时会造成冷凝水总管充满冷凝水;

  4泵体及相关附件温度较高,注意防烫;

  5闭路模式运行,须使用蒸汽作为驱动力,使用压缩空气或惰性气体会导致冷凝水

  山东昊宇自动化设备生产的蒸汽回收机设备型号众多,适用范围广,大小锅炉皆可使用。设计精巧易于操作,整套设备系一体组成,设计缜密,机电一体系化,占地面积小,施工简便。现场安装完毕即可投入使用。采用高感度液位控制感应准确,稳定性高。运行安全,高效节能环保,可根据现场安装空间为您定制。
